抽气器|射水抽气器

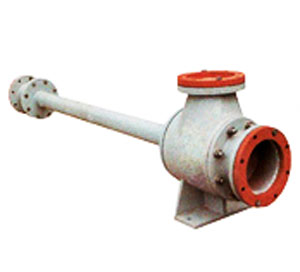

射水抽气器

射水抽气器用于火力发电厂抽吸凝汽器真空和其它需要真空的设备之用,属最新节能环保型。
适用范围:3MW—600MW机组的旧水抽改造,汽抽改水抽,或新机组配套使用(已为上海汽轮机厂多台机组配套)
本公司可以按用户要求提供相应抽气量的射水抽气器。

射水抽气器技术说明:
1、用户提供机组容量、旧抽气器型号、技术参数,原射水泵、电机参数。
2、确定更换目的:是以提高真空为主,还是保持目前真空以降低耗功为主。
3、提供原抽气器进水管径、空气管径及标高,以便我方生产的射水抽气器参照执行,安装时方便省时,减少劳动强度。
4、改造前供方提供改造方案、效益分析报告一份、安装图一份,作为用户参考文件。

射水抽气器安装注意事项及订货须知:
1、抽气器本体出厂前已经过0.5MPa水压试验和干空气抽吸试验,安装后应确保连接法兰,真空表接头等处严密不漏。
2、抽气器进气管与凝汽器空气管连接长度应尽量短,以降低抽气阻力。
3、抽气器安装应垂直,各段在组合时应严格对中,支撑支架应稳固。
4、抽气器安装高度应适中,减少压力损失,排水管插入水箱深度以300mm为宜。
5、闭式循环因水温逐渐升高,需要定时补充冷却水,冷却水尽可能补到水泵进口处,充分发挥其冷却效果。
6、当每台机组仅安装一台抽气器时,空气管路不必过高,当安装两台抽气器时,为避免水箱的水经备用抽气器逆止阀返入凝汽器,其空气连通管高度≥11m。

射水抽气器改造实例:
某电N50MW上汽机组,配套水抽技改为TDZH-20型后,水泵叶轮按要求进行切割,射水泵电流由102A下降为84.3A,机组真空由93KPa提高到95KPa,排汽温度由420C降低为380C,利用新水抽的余速抽气器,轴封风机停止投入,电流又节约5A。

射水抽气器特点:
1、结构简单、安全可靠,寿命长,噪音低,投资少。
2、对工作水质要求低,通流部件采用耐腐蚀材料并进行特殊设计,效率高。
3、有良女子的启动性,能耗小,建立真空快。
4、可实现余速利用,抽吸轴封加热器内不凝结气体。
